簡介
K系列礦用節能風機，是冶金工業礦山節能推廣站于80年代初研制成功的。它具有氣動效率高，能夠與通風網路很好匹配，節電效果極為顯著的獨特優點；并且葉片安裝角可調，可反轉反風，運轉噪聲較低；同時采用電機與葉輪直聯的結構，整體穩定性好，安裝方便，安全可靠，維修容易，裝置局阻低；它作為主扇，其裝置的土建工程量很小，可節能大量投資；它適于安裝在井下，是多級機站通風系統最理想的機站風機。
因此，十幾年來K系列礦用節能風機得到了極為廣泛的應用，使其成非煤礦山最主要的通風設備。截止目前，全國冶金、有色、黃金、化工、建材和核工業等系統的六百多家礦山，應用了K系列礦用節能風機。其中上海梅山冶金公司鐵礦、魯中冶金礦山公司張家洼和小官莊鐵礦，鞍鋼弓長嶺井下礦，武鋼大冶，程潮和金山店鐵礦，酒鋼鏡鐵山鐵礦，邯邢礦山局玉石洼和西石門鐵礦，湖北大冶有色金屬公司銅綠山銅礦，金川有色金屬公司二礦，遼寧紅透山銅礦和五龍金礦，河北銅礦和金廠峪金礦，內蒙紅花溝金礦，山東招遠、三山島、焦家和新城金礦等等，各個系統的大、中型重點骨干礦山所用的主扇、輔扇和局扇，普遍采用了K系列礦用節能風機，均取得了理想的技術效果和經濟效益。
K系列礦用節能風機包括JK、DJK系列局扇、DK40、DK45系列主扇和K40、K45系列主輔扇。新一代K系列礦用節能風機設有穩流環裝置，特性曲線無駝峰，效率更高，性能更好，規格更多，適應范圍更廣，大、中、小型的各類非煤礦山，均可從中選到適用的主扇、輔扇、局扇和各級機站風機。
熱忱歡迎單位和各類礦山，選用由冶金工業礦山節能推廣站于研制、由我廠生產的K系列礦用節能風機。
高效節能低噪聲
JK系列礦用局部扇風機
高效節能低噪聲的JK系列礦用局部扇風機（簡稱局扇），是根據冶金、有色、黃金、化工、建材和核工業等各類非煤礦山局部通風的需要設計的，適用于各種規格斷面的井巷掘進通風、采場和電耙道引風、無底柱分段采礦法進行路通風、其它局部通風以及某些輔助通風。也可用于隧道施工、地下工程施工等需要用風筒送風的場合通風。
JK系列局扇的設計，綜合考慮了各類局部通風作業面所需的排塵排煙風量、風筒送風距離、常用風筒規格、風阻值，以及礦井內的使用條件等。JK系列局扇分為單級工作輪JK－1№（參見圖1）、雙級工作輪JK-2№（參見圖2）和對旋運轉DJK等三類。JK40系列風扇（帶前、后消聲器）的結構參見圖3，DJK50系列對旋局扇（帶前、后消聲器）的結構參見圖4。其中JK40系列局扇和DJK50系列對旋局扇可以直接安裝在巷道底板上，也可以懸掛安裝在巷道的幫壁上或頂板下。
JK系列局扇具有以下特點：
（1）運轉效率高。單級和雙級工作輪最高全壓效率分別為92%和83%，對旋型最高全壓效率為85%，比原JF系列局扇提高20～30%，具有明顯的節電效果。
（2）規格齊全，適應性強。局扇的風量和全壓的值有各種不同的組合，送風距離從80米到600米不等（串聯運用送風距離可達1200米以上），可滿足用戶各種不同的需要。
（3）體積較小，重量較輕，移動靈活方便。在其性能與JF系列局扇基本相同時，體積減少20～30%，重量減輕20～30%。
（4）噪聲較低。在空礦場合實測1№.4局扇的噪聲不超過86dB(A)。如果用戶對局扇的噪聲有特殊要求，我廠可配套消聲器，請?jiān)谟嗀洉r(shí)作出說明。
JK系列局扇的電機均為2極，其轉速2860～2930r/min。
JK系列局扇的主要技術參數，見表1。
JK系列局扇的系列和機號（型號）表示方法如下：
JK　58�。�　1　　№.4
JK：礦用局部扇風機（“DJK”為對旋局扇）
58：輪轂比＝0.58，“56”為＝0.56
“67”為＝0.67，“55”為＝0.55
“40”為＝0.40，“50”為＝0.50
1：?jiǎn)渭?jí)工作輪，“2”為雙級工作輪
№.4：機號為4，工作輪直徑D＝400mm；“№.3”，機號為3，D＝300mm，

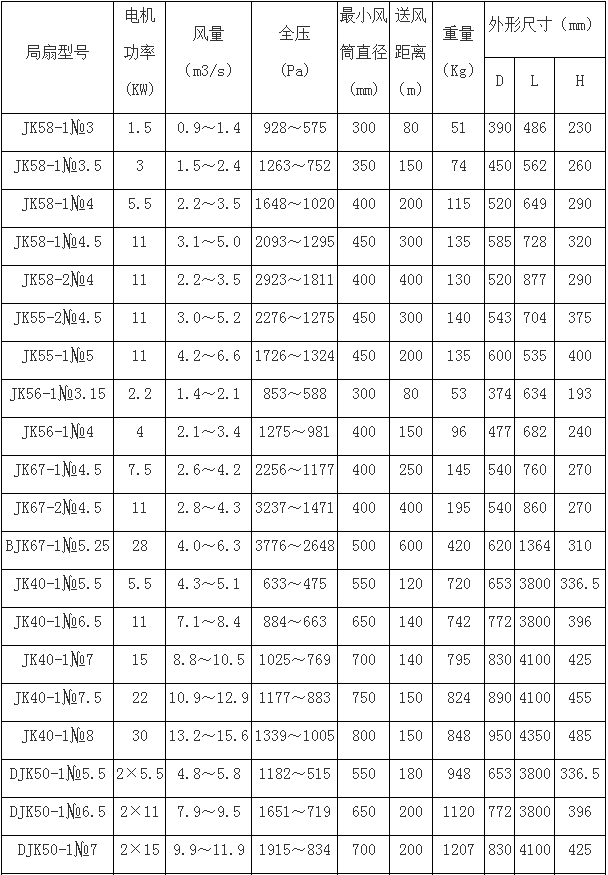

    JK系列高效節能低噪礦用局扇主要技術參數
